Datenblatt


Qualitative Röntgenfluoreszenzanalyse an Lösungen

Artikel-Nr.: P2544805
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

Prinzip

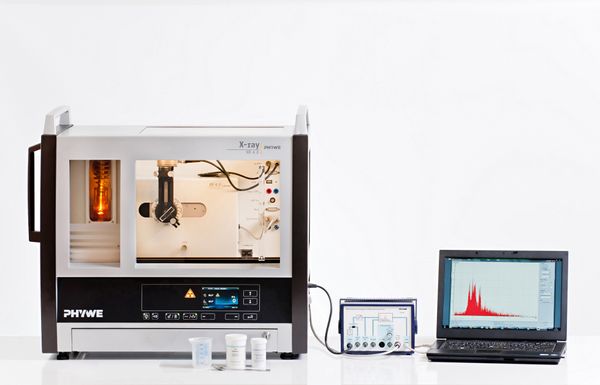

Verschiedene gesättigte Lösungen werden mit polychromatischer Röntgenstrahlung bestrahlt. Die Energieanalyse der resultierenden Fluoreszenzstrahlung erfolgt mit Hilfe eines Halbleiterdetektors und eines nachgeschalteten Vielkanalanalysators. Die Energie der entsprechenden charakteristischen Röntgenfluoreszenzlinien wird bestimmt. Durch einen Vergleich der Linienenergien mit entsprechenden Tabellenwerten werden die Elemente der Proben identifiziert.

Aufgaben

  1. Führen sie mit Hilfe der charakteristischen Strahlung der Wolfram-Röntgenröhre eine Kalibrierung des Halbleiterenergiedetektors durch.
  2. Registrieren Sie die Fluoreszenzspektren von gesättigten Kaliumbromid und Bleichloridlösungen.
  3. Bestimmen Sie die Energien der entsprechenden Fluoreszenzlinien und vergleichen Sie sie mit entsprechenden Tabellenwerten.

Lernziele

  • Brems- und charakteristische Röntgenstrahlung
  • Energieniveaus
  • Fluoreszenzausbeute
  • Löslichkeit
  • Löslichkeitsprodukt
  • Halbleiterenergiedetektoren
  • Vielkanalanalysatoren

Sicherheitshinweis

Aufgrund aktueller Sicherheitsvorschriften (RISU) kann dieser Versuch nicht von Schülern ausgeführt werden, da sie dabei mit Substanzen experimentieren müssten, für die ein Tätigkeitsverbot für Schüler besteht.
