Datenblatt


Debye-Scherrer-Beugungsmessungen zur Untersuchung der Textur von Walzblechen

Artikel-Nr.: P2542705
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

Prinzip

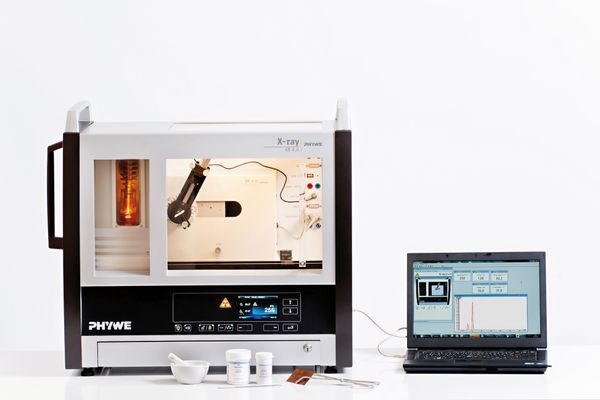

Eine polykristalline, kubisch flächenzentriert kristallisierende Pulverprobe aus Kupfer und ein dünnes Kupferblech werden mit der Strahlung einer Röntgenröhre mit einer Kupferanode bestrahlt. Ein schwenkbares Geiger-Müller-Zählrohr detektiert die von den verschiedenen Netzebenen der Kristallite reflektierte Strahlung. Die Bragg-Diagramme werden automatisch registriert. Die Auswertung liefert die Zuordnung der Bragg-Linien zu den einzeln Netzebenen. Im Gegensatz zur Pulverprobe zeigt das Spektrum der gewalzten Blechprobe, dass hier eine Ausrichtung der Kristallite (Walztextur) vorliegt, die durch Erhitzen des Blechs noch ausgeprägter wird.

Aufgaben

  1. Registrieren Sie die Intensität der an einer kubisch kristallisierenden Pulverprobe aus Kupfer rückgestreuten Cu-Röntgenstrahlung als Funktion des Rückstreuwinkels.
  2. Ordnen Sie die Bragg-Reflexe den jeweiligen Netzebenen zu.
  3. Registrieren Sie das Bragg-Spektrum eines dünnen Kupferbleches.
  4. Wiederholen Sie die Messung aus Punkt 3, nachdem das Kupferblech getempert worden ist.

Lernziele

  • Charakteristische Röntgenstrahlung
  • Monochromatisierung von Röntgenstrahlung
  • Kristallstrukturen
  • Bravais-Gitter
  • Reziproke Gitter
  • Millersche-Indizes
  • Atomfaktor
  • Strukturfaktor
  • Bragg-Streuung
  • Faser-texturen
  • Walztexturen
  • Rekristallisation
  • Bragg-Brentano-Geometrie
