Datenblatt


Zentripetalkraft/ Zentrifugalkraft mit Cobra SMARTsense

Artikel-Nr.: P6000667
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

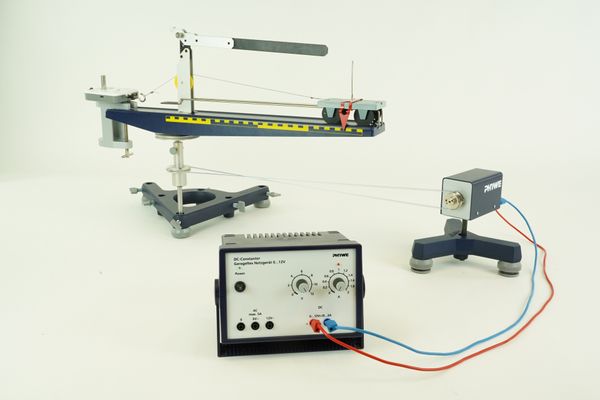

Die Untersuchung der Abhängigkeiten der Zentripetalkraft ist ein klassisches Experiment der Mechanik. Hierbei und bei Experimenten mit Drehbewegungen im Allgemeinen bietet die Funkübertragung große Vorteile. Konventionelle Versuchsaufbauten zur Messung der Zentripetalkraft führen die Kraft meist mittels eines Fadens zu feststehenden Messgeräten außerhalb. Wird zur Messwertaufnahme ein Federkraftmesser verwendet, kommt es aufgrund der zunehmenden Ausdehnung der Feder bei größeren Geschwindigkeitsbeträgen auch zu einem vergrößerten Bahnradius. Daher ist eine Untersuchung der Zentripetalkraft bei Veränderung des Radius oder der Winkelgeschwindigkeit bei gleichzeitigem Festhalten der anderen Größe nur umständlich möglich. Durch den Cobra4-Kraftsensor mit Dehnungsmessstreifen vereinfacht sich daher die Durchführung. Des Weiteren vereinfacht sich durch die Funkübertragung der Versuchsaufbau, da auf eine äußere Fixierung des Sensors verzichtet werden kann, siehe Abbildung 1. So lassen sich leicht die Abhängigkeiten der Zentripetalkraft von Winkelgeschwindigkeit, Radius und Masse untersuchen.



Vorteile

  • Kabellose Messwerterfassung mit dem Cobra4 Wireless/USB-Link ermöglicht eine präzise Messwerterfassung
  • Automatische Sensorerkennung sowie Laden von Voreinstellung über die Software measureLAB
  • Hohe Genauigkeit der Messung ermöglicht auch die Bestimmung der Rotationsfrequenz
  • Variable Einstellung der Rotationsgeschwindigkeit
  • Aufbau ermöglicht auch die klassische Messung mit einem analogen Kraftmesser
