Datenblatt

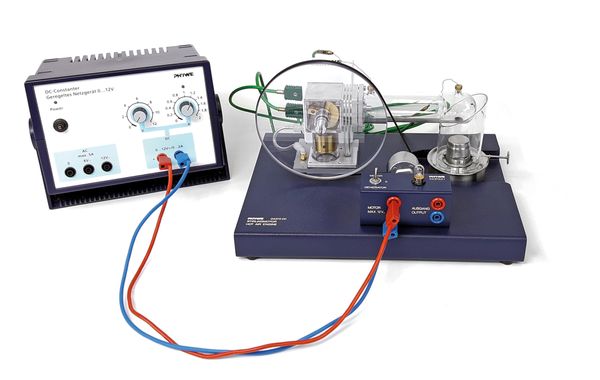

Stirlingmotor mit digitaler Messwerterfassung mit measureLAB

Artikel-Nr.: P2360467
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

Der transparente Stirlingmotor eignet sich nicht nur zur Demonstration der Funktionsweise, sondern auch zur Durchführung quantitativer Messungen, zur Untersuchung seines Verhaltens bei Belastung und zur Aufnahme und Auswertung des pV-Diagramms.

Vorteile

  • Didaktisch anschaulicher Versuch
  • Nutzbar als Praktikums- und Demonstrationsversuch
  • Mit ausführlicher Versuchsliteratur

Aufgaben

  1. Bestimmung des thermischen Wirkungsgrades des Brenners
  2. Kalibrierung der Sensoreinheit.
  3. Berechnung der gesamten Energie die vom Motor erzeugt wurde durch die Bestimmung des Zyklusbereichs auf dem Oszilloskop-Bildschirm mit transparentem Papier und koordiniertem Papier.
  4. Beurteilung der mechanischen Arbeit pro Umdrehung und Berechnung der mechanischen Leistung in Abhängigkeit von der Rotationshäufigkeit, mit der Unterstützung des Drehmoments Meter.
  5. Beurteilung der elektrischen Leistung in Abhängigkeit von der Rotationsfrequenz.
  6. Beurteilung der Effizienz

Lernziele

  • Erster und zweiter Hauptsatz der Thermodynamik
  • Reversible Zyklen
  • Isochore und isothermen Änderungen
  • Effizienz
  • Stirlingmotor
  • Umwandlung von Wärme
  • Wärme-Pumpe
