Datenblatt


Nernstsche Gleichung mit Cobra SMARTsense

Artikel-Nr.: P3060967
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

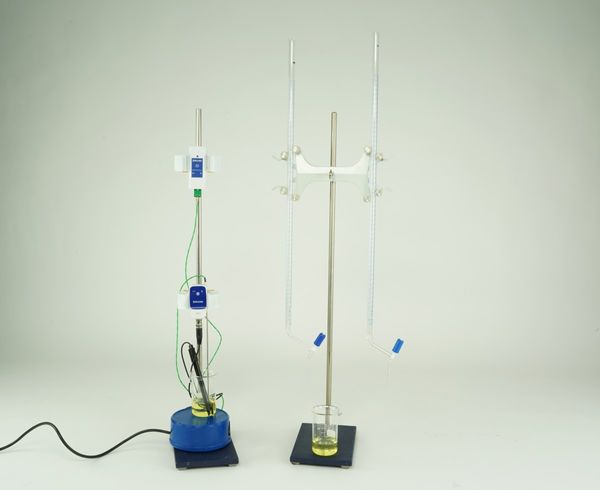

Die Nernstsche Gleichung gibt an, wie das elektrische Potential einer Elektrode, die sich in Kontakt mit einer Ionenlösung befindet, von den Konzentrationen (genauer gesagt, Aktivitäten) dieser Ionen abhängt. Die Gleichung kann experimentell verifiziert werden, in dem man eine elektrochemische Zelle aus einer inerten Indikatorelektrode, die mit einer geeignete Referenzelektrode gekoppelt wird (hier in Form einer ORP-Einstabmesskette), verwendet. Das Potential der Indikatorelektrode und somit die EMK dieser Zelle wird bei unterschiedlichen Zusammensetzungen der Elektrolytlösung bestimmt.



Vorteile

  • Interessant und wichtig für Chemiker und Physiker
  • Durch Ergänzung der Großanzeige optimal als Demonstrationsversuch einsetzbar



Aufgaben

Messen Sie mit unserer ORP Elektrode (Einstabmesskette: Ag(s) I AgCl(s) I Cl--Elektrode als Referenzelektrode das Potential einer Platinelektrode), die in Lösungen bekannter Konzentrationen der Eisen(ll)- und Eisen(lll)-Komplexionen [Fe(CN)6]4 - und [Fe(CN)6]3- eintaucht.



Lernziele

  • Elektrodenpotential und deren Konzentrationsabhängigkeit
  • Redoxelektroden
  • elektrochemische Zellen

(Versuchsliteratur nur in Englisch)
