Datenblatt


1 Hz Schwingkreis (DEMO)

Artikel-Nr.: P1434805

Prinzip

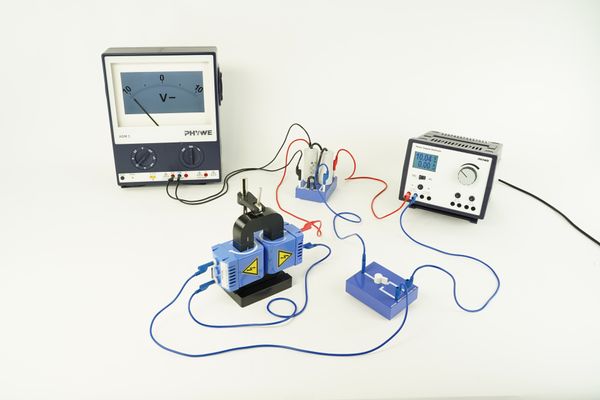

In diesem Versuch sind Kondensator und Spule zu einem Schwingkreis in Reihe geschaltet. Der Kondensator wird aufgeladen anschließend über die Spulen entladen. Da hierbei entstehende Magnetfeld sorgt dafür, dass der Kondensator gegenpolig wieder aufgeladen wird. So 'schwingt' die Ladung hin und her. Durch die im Versuch gewählten Parameter entsteht ein sogenannter 1 Hz Schwingkreis, wodurch der Verlauf der Spannung in Echtzeit auf dem Demonstrationsmultimeter beobachtet werden kann.

Vorteile

  • Anschauliche Demonstration dank großer Geräte
  • Einfacher und stabiler Aufbau



Lieferumfang

MP-Kondensator 2 x 30 µF 06007-00 1
Spannvorrichtung für Eisenkerne 06506-00 1
Schnittband - Eisenkern 06503-00 1
Spule, 10000 Windungen 06519-01 2
Wechselschalter, einpolig 06005-00 1
PHYWE Stelltrafo mit Digitalanzeige, RiSU 2023 DC: 0...20 V, 12 A / AC: 0...25 V, 12 A 13542-93 1
Verbindungsleitung, 32 A, schwarz, diverse Längen 07362-05 3
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur 13840-00 1
Verbindungsleitung, 32 A, blau, diverse Längen 07362-04 3
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 2
