Datenblatt

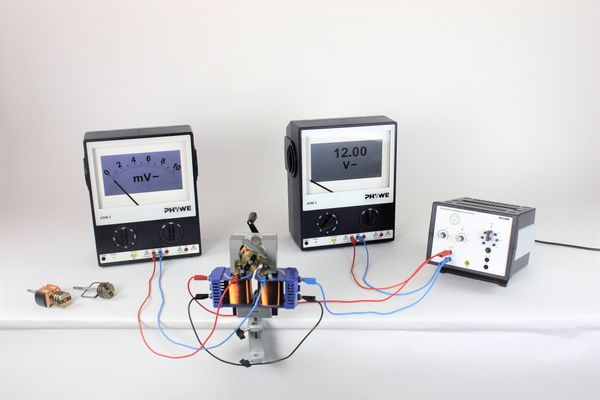

Vergleich der Rotorspulen (DEMO)

Artikel-Nr.: P1433905

Prinzip

Wird eine Spule im Magnetfeld gedreht, so entsteht an ihren Enden eine elektrische Spannung (Induktionsspannung). Nach jeder halben Umdrehung der Spule ändert die Spannung ihr Vorzeichen. Polt man gerade in diesem Moment mit Hilfe eines sogenannten Kollektors die Anschlüsse der Spulenwicklung um, dann entsteht eine Gleichspannung. Mit der entstehenden elektrischen Energie kann eine Glühlampe betrieben werden. In diesem Versuch wird die Äbhängigkeit der erzeugten Spannung von der Anzahl der Wicklungen der Rotorspule sowohl für den Generator als auch für den Motor untersucht.

Vorteile

  • Anschauliche Demonstration dank großer Geräte
  • Einfacher und stabiler Aufbau

Lieferumfang

Plattenhalter, Öffnungsweite 2 - 35 mm 06509-00 1
Magnet, groß, U-förmig, Schenkellänge 130 mm, Pole farbig 06320-00 1
Motoraufsatz 06550-00 1
Rotorspule, Doppel-T-Anker 06554-00 1
Rotorspule, 10 Windungen 06552-00 1
Rotorspule, 1 Windung 06551-00 1
Eisenkern, U-förmig, geblättert 06501-00 1
Spule, 1200 Windungen 06515-01 2
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 3
Verbindungsleitung, 32 A, blau, diverse Längen 07362-04 3
Verbindungsleitung, 32 A, schwarz, diverse Längen 07362-05 1
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur 13840-00 2
Schnurscheibe 06558-01 1
Tischklemme 02012-00 1
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A 13503-93 1
Kurbel 06559-01 1
