Datenblatt

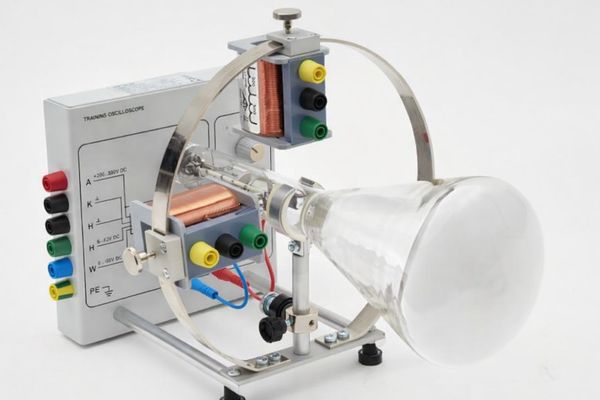

Braunsches Rohr mit Fassung

Artikel-Nr.: 06988-00

Funktion und Verwendung

Elektronenröhre auf Anschlusssockel zur Untersuchung des Aufbaus und der Arbeitsweise einer Braunschen Röhre. Der Elektronenstrahl kann im elektrischen Feld über die in der Röhre eingebauten Ablenkplatten und im Magnetfeld durch zwei auf einem Ring angebrachte externe Spulen abgelenkt werden. Zur Fokussierung des Strahls dient ein Wehneltzylinder. Die Beobachtung des Strahls in der Röhre wird durch eine Gasfüllung und einen Leuchtschirm realisiert. Mittels des kontinuierlich einstellbaren Sägezahngenerators können ebenso zeitabhängige Vorgänge untersucht und dargestellt werden. Einschließlich Fassung mit aufgedruckter Beschaltung.

Ausstattung und technische Daten

  • Anodenspannung: 200 − 350 V DC

  • Anodenstrom: max. 1 mA

  • Heizspannung: 6 - 12 V DC

  • Heizstrom: 0,3 A

  • Wehneltspannung: 0 - -50 V DC

  • Ablenkplattengröße: 12x20 mm²

  • Plattenabstand: 14 mm

  • Elektrische Ablenkempfindlichkeit: 0,2 mm/V

  • Schirmdurchmesser: 100 mm

  • Röhrenlänge: 260 mm

  • Restgas: Neon

  • Gasdruck: 0.0001 hPa

  • Kippfrequenz: 10 - 200 Hz, kontinuierlich einstellbar

  • 2 Ablenkspulen: je 600 Wdg., mit Mittelabgriff

  • Masse: ca. 1,6 kg
