Datenblatt

Debye-Scherrer-Beugungsbilder (Bragg-Brentano-Geometrie) mit drei kubischen Bravais-Gittern

Artikel-Nr.: P2542105

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

Prinzip

Polykristalline Pulverproben, die in den drei kubischen Bravaisgittertypen primitiv, flächen- und innen-zentriert kristallisieren, werden mit der Strahlung einer Röntgenröhre mit einer Kupferanode bestrahlt. Ein schwenkbares Geiger-Müller-Zählrohr detektiert die von den verschiedenen Netzebenen der Kristalli-te reflektierte Strahlung. Die Bragg-Diagramme werden automatisch registriert. Deren Auswertung liefert die Zuordnung der Bragg-Linien zu den einzeln Netzebenen, ihren Abstand, sowie die Gitterkonstanten der Proben und den zugehörigen Bravaisgittertyp.

Aufgaben

Registrieren Sie die Intensität der an vier kubischen Pulverproben verschiedener Bravais-Gittertypen rückgestreuten Cu-Röntgenstrahlung als Funktion des Rückstreuwinkels.
Berechnen Sie aus den Winkelpositionen der einzelnen Bragg-Linien die zugehörigen Netzebenenabstände.
Ordnen Sie die Bragg-Reflexe den jeweiligen Netzebenen zu. Ermitteln Sie die Gitterkonstanten der Proben und deren Bravais- Gittertyp.
Bestimmen Sie die Anzahl der Atome in der Einheitszelle.

Lernziele

Charakteristische Röntgenstrahlung
Monochromatisierung von Röntgenstrahlung
Kristallstrukturen
Bravais-Gitter
Reziproke Gitter
Millersche-Indizes
Atomfaktor
Strukturfaktor
Bragg-Streuung
Bragg-Brentano Geometrie

Lieferumfang

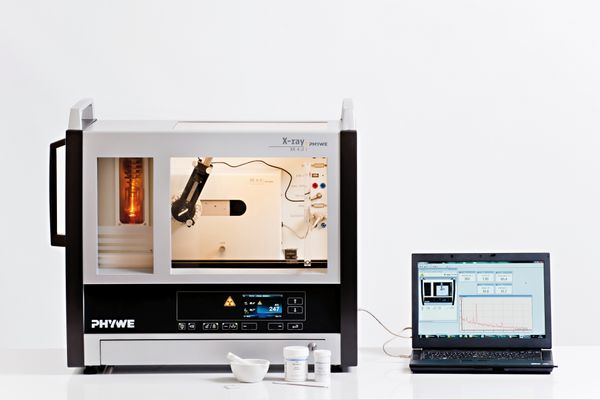

XR 4.0 expert unit Röntgengerät, 35 kV	09057-99	1
XR 4.0 X-ray Goniometer	09057-10	1
XR4 X-ray Einschub mit Kupfer-Röntgenröhre	09057-51	1
XR4 Röntgengerät Erweiterungsset Strukturanalyse	09145-88	1
Ammoniumchlorid, 250 g	30024-25	1
Kaliumchlorid, 250 g	30098-25	1
Kaliumbromid, 100 g	30258-10	1
Vaseline, weiß, 100 g	30238-10	1

Debye-Scherrer-Beugungsbilder (Bragg-Brentano-Geometrie) mit drei kubischen Bravais-Gittern

Lieferumfang
