Datenblatt


Bestimmung der Länge und Lage eines nicht sichtbaren Objekts

Artikel-Nr.: P2542005

Prinzip

Aus einem Röntgenbild die Länge und die räumliche Lage eines räumlichen Objektes zu bestimmen wird in diesem Versuch geübt. Als Modell dient ein in einen Holzklotz eingebetteter Metallstift. Dies ist auch eine gute Vorübung umd das Prinzip der Computer-Tomografie zu zeigen.

Aufgaben

  1. Durchleuchten Sie das Implantatmodell in zwei um 90° zueinander gedrehten Positionen mit Röntgenstrahlen und fotografieren Sie das Bild auf dem Leuchtschirm.
  2. Berechnen Sie wahre Länge des eingebetteten Metallstiftes mit Hilfe des zu bestimmenden Vergrößerungsmaßstabes.
  3. Ermitteln Sie die räumliche Lage des Metallstiftes.

Themenfelder

  • Bremsstrahlung
  • charakteristische Röntgenstrahlung
  • Absorptionsgesetz
  • Massenabsorptionskoeffizient
  • stereografische Projektion.

Lieferumfang

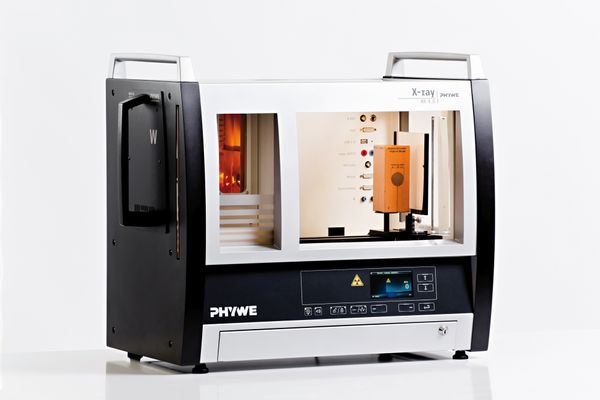

XR 4.0 expert unit Röntgengerät, 35 kV 09057-99 1
XR4 X-ray Einschub mit Kupfer-Röntgenröhre 09057-51 1
XR4 Röntgengerät Erweiterungsset Radiografie 09155-88 1
