Datenblatt


XR4 Röntgengerät Erweiterungsset Festkörperphysik

Artikel-Nr.: 09125-88

Funktion und Verwendung

Upgrade Set zur Erweiterung des XR 4.0 Röntgengeräts.

Besonders geeignet für grundlegende Experimente in der Festkörperphysik mit Röntgenstrahlung. Folgende Experimente und Themenfelder sind damit abgedeckt:

  • Durchstrahlung und Röntgenfotos
  • Grundlagen der Röntgenspektroskopie
  • Bragg-Reflexion
  • Bremsspektrum/charakteristische Linien
  • Bestimmung des Planckschen Wirkungsquantums
  • Röntgendiffraktometrie

Vorteile

  • Zählrohrhalter mit Schlitzblendenträger zur Aufnahme von Absorptionsfolien ist zur Veränderung der Winkelauflösung verschiebbar.
  • Plug & measure: Anschliessen des Goniometers im laufenden Betrieb, automatische Erkennung.
  • stabiles optisches Banksystem

Ausstattung und technische Daten

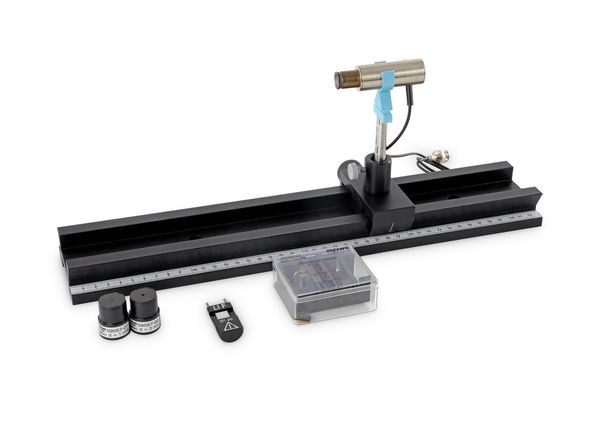

Das Set besteht aus folgenden, wesentlichen Komponenten

  • Opt. Bank expert mit Reiter

  • Geiger-Müller Zählrohr, Typ B mit Halter

  • Absorptionssatz für Röntgengerät

  • XR 4.0 X-ray Lithiumfluorid (LiF)-Einkristall in Halter
  • Blendentubus d = 1- /2-mm

Zusätzlich benötigt werden eine Röntgenröhre (09057-51, 09057-61, 09057-71, 09057-81)sowie ein Goniometer (09057-10).



Lieferumfang

XR 4.0 X-ray Optische Bank 09057-18 1
Reiter für optische Bank expert, h = 30 mm 08286-01 1
Geiger-Müller Zählrohr 15 mm (Typ B) 09005-00 1
XR 4.0 X-ray Zählrohrhalter 09057-07 1
XR 4.0 X-ray Absorptionssatz für Röntgenstrahlen 09056-02 1
XR 4.0 X-ray Lithiumfluorid-Einkristall im Halter (LiF) 09056-05 1
XR 4.0 X-ray Blendentubus d = 1 mm 09057-01 1
XR 4.0 X-ray Blendentubus d = 2 mm 09057-02 1

Notwendiges Zubehör

XR 4.0 X-ray Goniometer 09057-10
XR4 X-ray Einschub mit Kupfer-Röntgenröhre 09057-51
