Datenblatt


XR4 Röntgengerät Erweiterungsset Dosimetrie

Artikel-Nr.: 09175-88

Funktion und Verwendung

Upgrade Set zur Erweiterung des XR 4.0 Röntgengeräts.

Folgende Experimente und Themenfelder sind damit abgedeckt:

  • Dosimetrie
  • Ionisierung von Luft durch Röntgenstrahlung

Vorteile

  • alle relevanten Messgrößen werden gelehrt
  • stabiles optisches Banksystem

Ausstattung und technische Daten

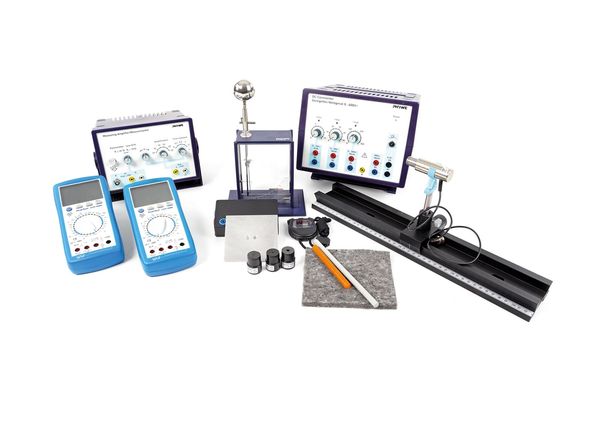

Das Set besteht aus folgenden Komponenten:

  • XR 4.0 X-ray Optische Bank expert mit Zubehör

  • XR 4.0 X-ray Plattenkondensator für Röntgengerät
  • Geiger-Müller-Zählrohr , 15 mm, Typ B
  • Elektroskop nach Kolbe
  • 2 Konduktorkugeln 20-, 40-mm
  • Netzgerät, geregelt, 0...600 V-, geregelt
  • Gleichstrommessverstärker
  • weiteres Zubehör

Zusätzlich benötigt wird eine Röntgenröhre (09057-51, 09057-61, 09057-71, 09057-81).



Lieferumfang

PHYWE Messverstärker universal 13626-93 1
PHYWE Netzgerät, geregelt DC: 0...12 V, 0,5 A; 0...650 V, 50 mA / AC: 6,3 V, 2 A 13672-93 1
XR 4.0 X-ray Optische Bank 09057-18 1
Reiter für optische Bank expert, h = 30 mm 08286-01 1
Reiter für optische Bank expert 08286-00 1
XR 4.0 X-ray Fluoreszenzschirm 09057-26 1
XR 4.0 X-ray Plattenkondensator für Röntgengerät 09058-05 1
XR 4.0 X-ray Plattenkondensatorhalter 09057-05 1
XR 4.0 X-ray Zählrohrhalter 09057-07 1
XR 4.0 X-ray Blendentubus d = 1 mm 09057-01 1
XR 4.0 X-ray Blendentubus d = 2 mm 09057-02 1
XR 4.0 X-ray Blendentubus d = 5 mm 09057-03 1
Geiger-Müller Zählrohr 15 mm (Typ B) 09005-00 1
Elektroskop nach Kolbe 07120-01 1
Konduktorkugel, d = 20 mm 06236-00 1
Konduktorkugel, d = 40 mm 06237-00 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 2
Widerstand mit 4-mm-Stecker und Buchse, 50 MOhm 07159-00 1
Adapter BNC-Buchse/4-mm-Stecker 07542-20 1
Abgeschirmtes Kabel BNC, l = 250 mm 07542-10 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
Verbindungsleitung, 32 A, grün-gelb, diverse Längen 07361-15 1
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 2
Verbindungsleitung, 32 A, rot, diverse Längen 07363-01 1
Kupferdraht, d = 0,5 mm, l = 50 m 06106-03 1
Filz, Naturhaar, 10 x 10 cm 06204-00 1
Polypropylenstab, l = 175 mm, d = 10 mm 13027-09 1
Digitale Stoppuhr, 24 h, 1/100 s und 1 s 24025-00 1
Tonnenfuß, für 1 Stange, d ≤ 13 mm 02004-00 1
Isolierstiel 06021-00 2
Adapter, BNC-Stecker/4 mm-Buchsenpaar 07542-26 1
Schichtwiderstand 100 kOhm, 1 W, G1 39104-41 1

Notwendiges Zubehör

XR4 X-ray Einschub mit Kupfer-Röntgenröhre 09057-51
