Datenblatt


Verschiebungsgesetz von Duane-Hunt und Plancksches Wirkungsquantum

Artikel-Nr.: P2540905

Prinzip

Im Versuch wird die Grenzwellenlänge des Bremsspektrums der Kupferanode bestimmt, die mit zunehmender Anodenspannung abnimmt. Aus dem kurzwelligen Einsatz des Bremsspektrums lässt sich das Duane-Huntsche Verschiebungsgesetz verifizieren und das Plancksche Wirkungsquantum bestimmen.

Aufgaben

1.    Registrieren Sie das von der Kupferanode ausgehende Röntgenspektrum mit verschiedenen Werten der Anodenspannung UA als Funktion des Bragg-Winkels ϑ mit Hilfe des LiF-Einkristalls als Analysator.

2.    Ermitteln Sie den kurzwelligen Einsatz (λmin) der jeweiligen Bremsspektren.

3.    Tragen Sie die Funktionen λmin= f(1/ UA) und sin ϑmin= f(1/ UA) grafisch auf. Berechnen Sie das Plancksche Wirkungsquantum.



Lernziele

  • Röntgenröhren
  • Bremsstrahlung
  • charakteristische Röntgenstrahlung
  • Energieniveaus
  • Kristallstrukturen
  • Gitterkonstante
  • Interferenz
  • Bragg-Gleichung



Lieferumfang

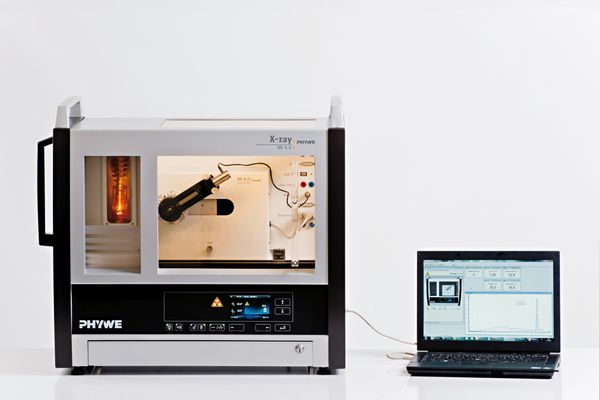

XR 4.0 expert unit Röntgengerät, 35 kV 09057-99 1
XR 4.0 X-ray Goniometer 09057-10 1
XR4 X-ray Einschub mit Kupfer-Röntgenröhre 09057-51 1
XR4 Röntgengerät Erweiterungsset Festkörperphysik 09125-88 1
