Datenblatt


XR4 Röntgengerät Erweiterungsset Charakterisierung

Artikel-Nr.: 09135-88

Funktion und Verwendung

Upgrade Set zur Erweiterung des XR 4.0 X-ray expert Röntgengerät Basissets (09110-88).

Zur Charakterisierung der Strahlspektren unterschiedlicher Anodenmaterialien.

Besonders geeignet für das Studium der Grundlagen der Röntgenphysik.

Folgende Experimente und Themenfelder sind damit abgedeckt:

  • Durchstrahlung und Röntgenfotos
  • Debye-Scherrer Analysen
  • Grundlagen der Röntgenspektroskopie
  • Bragg-Reflexion
  • Bremsspektrum
  • K- und L Kanten
  • Charakteristische Linien verschiedener Anodenmaterialien
  • Moseley-Gesetz
  • Bestimmung der Rydbergkonstante
  • Duane-Hunt-Gesetz
  • Bestimmung des Planckschen Wirkungsquantums
  • Röntgendiffraktometrie

Vorteile

  • Plug & measure
  • Schnelles Wechseln der Röntgenröhren
  • Automatische Erkennung des Anodenmaterials der Röntgenröhre
  • stabiles optisches Banksystem

Ausstattung und technische Daten

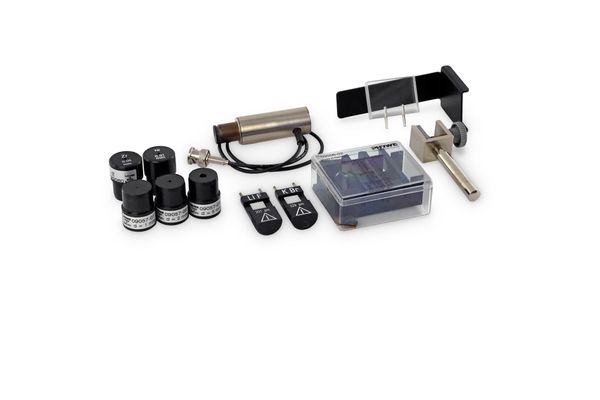

Das Set besteht aus folgenden Kompenenten:

  • Geiger-Müller Zählrohr, Typ B, 09005-00
  • Optische Bank expert
  • XR 4.0 X-ray Lithiumflourid (LiF)-Einkristall in Halter
  • XR 4.0 X-ray Kaliumbromid (KBr)-Einkristall in Halter

  • XR 4.0 X-ray Blendentubus mit Ni-Folie
  • XR 4.0 X-ray Blendentubus mit Zr-Folie
  • zusätzliches Zubehör

Zusätzlich benötigt werden drei Röntgenröhre (09057-51, 09057-61, 09057-71)sowie ein Goniometer (09057-10).



Lieferumfang

Geiger-Müller Zählrohr 15 mm (Typ B) 09005-00 1
XR 4.0 X-ray Lithiumfluorid-Einkristall im Halter (LiF) 09056-05 1
XR 4.0 X-ray Kaliumbromid-Einkristall im Halter (KBr) 09056-01 1
XR 4.0 X-ray Blendentubus mit Ni-Folie 09056-03 1
XR 4.0 X-ray Blendentubus mit Zr-Folie 09058-03 1
XR 4.0 X-ray Absorptionssatz für Röntgenstrahlen 09056-02 1
Plattenhalter, Öffnungsweite 0 - 10 mm 02062-00 1
XR 4.0 X-ray Comptonzusatz 09057-04 1
XR 4.0 X-ray Blendentubus d = 1 mm 09057-01 1
XR 4.0 X-ray Blendentubus d = 2 mm 09057-02 1
XR 4.0 X-ray Blendentubus d = 5 mm 09057-03 1

Notwendiges Zubehör

XR4 X-ray Einschub mit Kupfer-Röntgenröhre 09057-51
XR4 X-ray Einschub mit Molybdän-Röntgenröhre 09057-61
XR4 X-ray Einschub mit Eisen-Röntgenröhre 09057-71
XR 4.0 X-ray Goniometer 09057-10
