Datenblatt


XR4 Röntgengerät Erweiterungsset Strukturanalyse

Artikel-Nr.: 09145-88
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Funktion und Verwendung

Upgrade Set zur Erweiterung des XR 4.0  Röntgengeräts.

Besonders geeignet zur Strukturuntersuchung verschiedener Arten von Proben in der Materialphysik, der Analytik in der Chemie und der Mineralogie.

Folgende Experimente und Themenfelder sind damit abgedeckt:

  • Durchstrahlung und Röntgenfotos
  • Debye-Scherrer Analysen und Aufnahmen
  • Laue-Beugungsbilder
  • Grundlagen der Röntgenspektroskopie
  • Bragg-Reflexion, Bragg-Brentano Geometrie
  • Bremsspektrum
  • Bestimmung des Planckschen Wirkungsquantums
  • Röntgendiffraktometrie
  • Texturuntersuchungen von gewachsenen Materialien
  • Monochromatisierung von Röntgenstrahlung
  • Untersuchung von Kristallen unterschiedlicher Kristiallstruktur: kubisch, hexagonal, tetragonal, Diamant, BCC, FCC

Vorteile

  • Materialanalysen mittels verschiedener Techniken: diffraktrometrisch, photographisch
  • Proben unterschiedlicher Strukturen: monokristallin, polykristallin, Pulverkristallite

Ausstattung und technische Daten

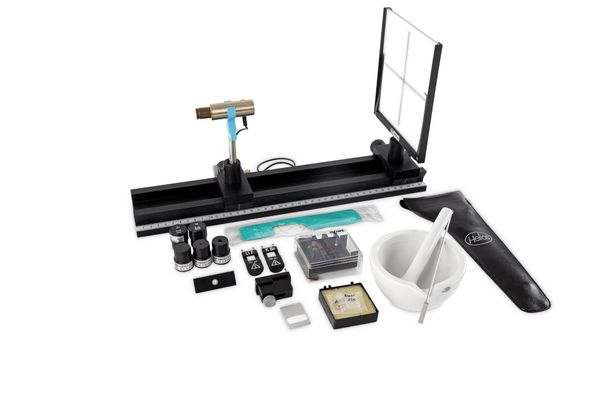

Das Set besteht aus folgenden Komponenten:

  • Geiger-Müller Zählrohr, Typ B, mit Halter
  • Optische Banksystem expert
  • XR 4.0 X-ray Fluoreszenzschirm
  • XR 4.0 X-ray Lithiumluorid (LiF)-Einkristall in Halter
  • XR 4.0 X-ray Kaliumbromid (KBr)-Einkristall in Halter

  • XR 4.0 X-ray NaCl-Einkristalle, Satz von 3 Stück
  • XR 4.0 X-ray Universal Kristallhalter für Röntgengerät

  • XR 4.0 X-ray Blendentubus mit Ni-Folie
  • XR 4.0 X-ray Blendentubus mit Zr-Folie
  • XR 4.0 X-ray Kristallhalter für Laue-Aufnahmen
  • XR 4.0 X-ray Probenhalter für Pulverproben
  • XR 4.0 X-ray selbstentwickelnder Röntgenfilm
  • weiteres Zubehör

Zusätzlich benötigt werden eine Röntgenröhre (09057-51)sowie ein Goniometer (09057-10).
