Datenblatt

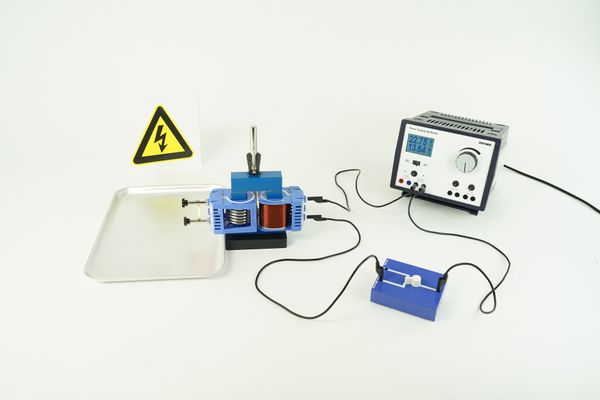

Hochstromtransformator (DEMO)

Artikel-Nr.: P1434405

Prinzip

Die Abhängigkeit des Sekundärstromes eines belasteten Transformators vom Verhältnis seiner Spulenwindungen kann man zur Erzeugung hoher Stromstärken ausnutzen. Durch passende Wahl der Windungszahlen lassen sich mit einem Hochstromtransformator Stromstärken erzeugen, die Metallstücke größeren Durchmessers zum Glühen oder gar zum Schmelzen bringen.

Vorteile

  • Anschauliche Demonstration der Möglichkeiten eines Hochstromtransformators

Lieferumfang

Spannvorrichtung für Eisenkerne 06506-00 1
Eisenkern, I-förmig, geblättert 06500-00 1
Eisenkern, U-förmig, geblättert 06501-00 1
Spule, 6 Windungen (sekundär) 06510-00 1
Spule, 75 Windungen (primär) 06511-01 1
Wechselschalter, einpolig 06005-00 1
Nägel für Hochstromtransformator, 50 Stück 06534-01 1
PHYWE Stelltrafo mit Digitalanzeige, RiSU 2023 DC: 0...20 V, 12 A / AC: 0...25 V, 12 A 13542-93 1
Verbindungsleitung, 32 A, schwarz, diverse Längen 07362-05 3
Warnschild, Gefährliche elektrische Spannung 06543-01 1
Sicherheits-Unterlegplatte, 26,5 cm x 36,5 cm, Aluminium 39180-01 1
Halter für Warnschild 06549-01 1
