Datenblatt


Elektromagnetische Induktion mit Cobra SMARTsense

Artikel-Nr.: P6300669

Prinzip

Transformatoren beruhen auf dem Prinzip der elektromagnetischen Induktion. Transformatoren sind ein viel verwendetes Bauelement in der Elektrotechnik. Die Hauptaufgabe eines Transformators ist eine Eingangsspannung in eine andere Ausgangsspannung umzuwandeln. Weitere Anwendungsbeispiele sind Elektrische Zahnbürsten oder Smartphones, die sich kabellos laden können.

Vorteile

  • Besonders verständliche und didaktisch aufbereitete Versuchsbeschreibung (Alltagsbezug etc.) inkl. Protokollfragen.
  • Zukunftsorientiert unterrichten: Einbindung in den digitalen naturwissenschaftlichen Unterricht mit Tablets oder Smartphones.
  • Erhöhte Motivation bei Schüler/innen durch Nutzung der intuitiven measureAPP.
  • Steigerung der Medienkompetenz.

Aufgaben

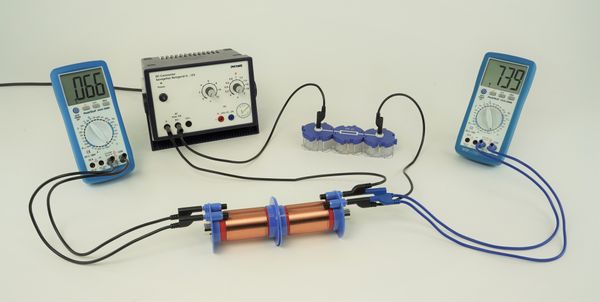

  1. Messen der induzierten Spannung ohne Eisenkern in den Spulen.
  2. Messen der induzierten Spannung mit Eisenkern in den Spulen.

Lernziele

Anhand dieses Versuches soll das Prinzip der elektromagnetischen Induktion näher gebracht werden. Es wird ein Strom in einer Spule durch einen wechselnden magnetischen Fluss induziert. Die Auswirkung eines Eisenkerns in den beiden Spulen wird untersucht.

Lieferumfang

Induktionsspule, 100 Windungen, d = 40 mm 11007-05 2
Eisenkern, stabförmig, d = 16 mm, l = 200 mm 11005-00 1
Leitungs-Baustein, Anschlussbaustein, SB 05601-10 2
Widerstand 10 Ohm, SB 05612-10 1
Verbindungsleitung, 32 A, schwarz, diverse Längen 07361-05 5
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 2
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
measureAPP - die kostenlose Mess-Software für alle Endgeräte 14581-61 1
Cobra SMARTsense 3-Axis Magnetic field - Sensor zur Messung des Magnetfeld in 3 Achsen ±130mT / ±5 mT (Bluetooth + USB) 12947-00 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
