Datenblatt


Ladekurve eines Kondensators

Artikel-Nr.: P2420201

Prinzip

Ein Kondensator wird durch einen Widerstand geladen. Der Strom wird in Abhängigkeit von der Zeit und den Effekten der Kapazität, dem Widerstand und der angelegten Spannung bestimmt.

Aufgaben

  • Messung der Ladekurve im Zeitverlauf:
  1. mittels verschiedener Kapazitätswerte C, mit konstanter Stromspannung U und konstantem Widerstand R.
  2. mittels verschiedener Widerstandswerte (C und U sind konstant)
  3. mittels verschiedener Stromspannungen ( R und C sind konstant)
  • Bestimmung der Gleichung für den Strom, aus den gemessenen Werten, wenn ein Kondensator geladen wird.

Lernziele

  • Ladung
  • Entladung
  • Zeitkonstante
  • Exponentialfunktion
  • Halbwertzeit

(Bitte beachten: Versuchbeschreibung ist nur in englischer Sprache erhältlich)

Noch genauere Messwerte sind möglich bei der Verwendung des Multimeters 07124-12.

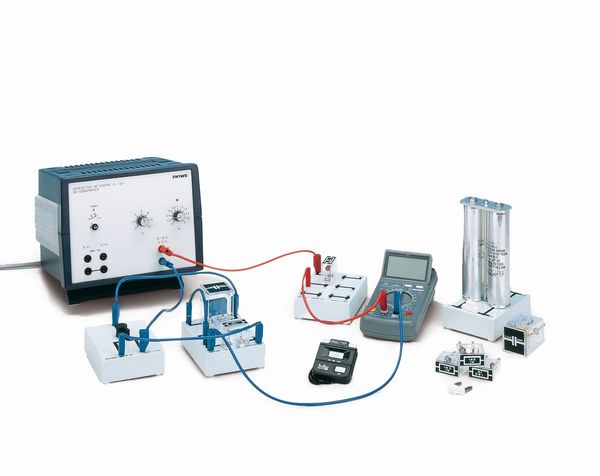

Lieferumfang

Schaltkasten 06000-00 2
Wechselschalter, einpolig 06005-00 1
MP-Kondensator 2 x 30 µF 06007-00 1
Schichtwiderstand 100 Ohm, 1 W, G1 39104-63 1
Schichtwiderstand 1 MOhm, 1 W, G1 39104-52 4
Kurzschlussstecker, grau 06027-07 2
Kondensator 1µF/100 V, Gehäuse G2 39113-01 1
Kondensator 4,7 µF/100 V, Gehäuse G2 39113-03 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
Digitale Stoppuhr, 24 h, 1/100 s und 1 s 24025-00 1
Digitalmultimeter, 600V AC/DC, 10A DC, 20MΩ 07124-12 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 3
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 4
