Datenblatt

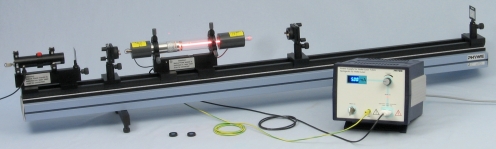

Helium-Neon-Laser

Artikel-Nr.: P2260701

Prinzip

Der Unterschied zwischen spontaner und stimulierter Lichtemission wird nachgewiesen. Die Strahlausbreitung innerhalb des Resonatorhohlraums eines He-Ne-Lasers und seine Divergenz werden bestimmt, ihre Stabilitätsbedingungen überprüft und die relative Leistung des Lasers wird in Abhängigkeit von der Lage des Rohres im Resonator und des Röhrenstroms gemessen.

Vorteile

  • baue einen inzwischen klassischen Laser aus einzelnen Komponenten auf und bringe ihn zum Laufen
  • erarbeite dir das Gespür für die delikaten Einstellungen die nötig sind die Bedingungen für das Lasern erreichen
  • entdecke wie die vielen verschiedenen Parameter die Leistung am Ausgang dieses Gaslasers beeinflussen

Aufgaben

  1. Richten Sie den He-Ne-Laser ein. Richten Sie die Resonatorspiegel mit Hilfe des Pilotlasers aus (linker Spiegel: VIS, HR, plan. rechter Spiegel: VIS, HR, R = 700 mm).
  2. Prüfen Sie die Stabilitätsbedingung eines halbkugelförmigen Resonators.
  3. Messen Sie die integrale relative Leistung in Abhängigkeit der Position der Laserröhre innerhalb des halbkugelförmigen Resonators.
  4. Messen Sie den Strahldurchmesser innerhalb des halbkugelförmigen Resonators rechts und links neben der Laserröhre.
  5. Bestimmen Sie die Divergenz des Laserstrahls.
  6. Messen Sie die integrale relative Leistung in Abhängigkeit vom Röhrenstrom.

Der He-Ne-Laser kann mit einem BFT oder LTP verstärkt werden.

Lernziele

  • Spontane und stimulierte Lichtemission
  • Inversion
  • Kollision der zweiten Art
  • Gasentladungsröhre
  • Resonator Hohlraum
  • Quer- und Längs-Resonator-Modus
  • Doppelbrechung
  • Brewster-Winkel

(Bitte beachten: Versuchsbeschreibung nur in englischer Sprache erhältlich)

Lieferumfang

Experimentierset He-Ne-Laser, Basic Set 08656-93 1
Fotoelement 08734-00 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 1
Maßstab, l = 750 mm, auf Stiel 02200-00 1
Gitter, 600 Striche/mm 08546-00 1
Plattenhalter, Öffnungsweite 0 - 10 mm 02062-00 1
Reiter für optische Bank expert 08286-00 1
Tonnenfuß, für 1 Stange, d ≤ 13 mm 02004-00 1
Messschieber (Schieblehre), Edelstahl 03010-00 1
Schaltkasten 06000-00 1
Widerstand 10 Ohm 2%, 2 W, G1 06056-10 1
Widerstand 100 Ohm 2%, 1 W, G1 06057-10 1
Schichtwiderstand 1 kOhm, 1 W, G1 39104-19 1
Schichtwiderstand 10 kOhm, 1 W, G1 39104-30 1
Schichtwiderstand 100 kOhm, 1 W, G1 39104-41 1
Verbindungsleitung, 32 A, rot, diverse Längen 07362-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07362-04 1
Schutzbrille für HeNe-Laser 08581-10 1
Aceton, 250 ml 30004-25 1
