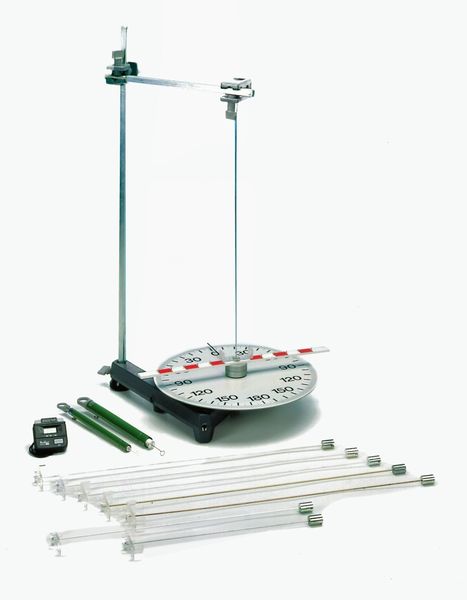

Torsionsschwingungen und Torsionsmodul

Artikel-Nr.: P2133000
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">

Prinzip

Stäbe aus verschiedenen Materialien werden in Drehschwingungen versetzt. Das Verhältnis zwischen der Schwingungszahl und den geometrischen Abmessungen der Stäbe wird abgeleitet werden und das spezifische Schubmodul für die Materialien ermittelt.

Aufgaben

  1. Statische Bestimmung der Torsions-Modul eines Stabes.
  2. Bestimmung des Trägheitsmomentes des Stabes und der Gewichte.
  3. Bestimmung der Abhängigkeit der Schwingungsperiode von der Länge und Dicke der Stangen.
  4. Bestimmung der Schubmodul von Stahl, Kupfer, Aluminium und Messing.

Lernziele

  • Gleitmodul
  • Winkelgeschwindigkeit
  • Drehmoment
  • Trägheitsmoment
  • winkelförmiges Rückdrehmoment
  • G-Modul
  • E-Modul

(Bitte beachten: Versuchsbeschreibung nur in englischer Sprache erhältlich)
