Datenblatt


Der PTC-Widerstand

Artikel-Nr.: P1377700

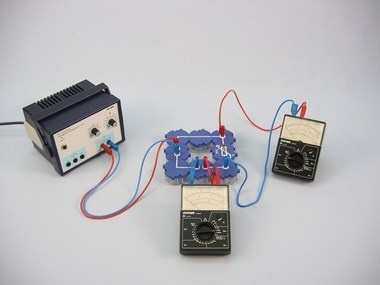

Prinzip

Im Zusammenhang mit der Behandlung des ohmschen Gesetzes haben die Schüler bereits gelernt, dass rein metallische Leiter einen Widerstand haben, der bei Temperaturerhöhung zunimmt.
PTC-Widerstände (Positive Temperature Coefficient) verhalten sich in einem bestimmten Temperaturbereich auch so, und das nachzuweisen ist das Ziel der beiden Versuche.
Der erste Versuch wird nicht nur als einführender Versuch empfohlen. Er ist auch angebracht, wenn die Begriffe Eigenerwärmung (beim 1. Versuch) und Fremderwärmung (beim 2. Versuch) erarbeitet werden sollen. Der zweite Versuch hat dann den Charakter eines Bestätigungsversuches.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Wie verhält sich ein PTC-Widerstand bei Temperaturerhöhung?

Ermittle die Widerstandswerte für einen PTC-Widerstand bei unterschiedlichen Stromstärken und Temperaturen.

Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 1
Leitungs-Baustein, winklig, SB 05601-02 2
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 2
Leitungs-Baustein, winklig mit Buchse, SB 05601-12 2
Lampenfassung E10, SB 05604-00 1
PTC-Widerstand, SB 05631-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 1
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 1
Verbindungsleitung, 32 A, rot, diverse Längen 07361-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07361-04 2
Glühlampen 4 V/0,04 A/0,16 W, Sockel E10 Set mit 10 Stück 06154-03 1
PHYWE Analoges Multimeter, 600V AC/DC, 10A AC/DC, 2MΩ, mit Überlastschutz 07021-11 2
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
