Datenblatt

Spektrales Auflösungsvermögen bei einem Gitter

Artikel-Nr.: P1196700

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-strict.dtd">

Prinzip

Um das spektrale Auflösungsvermögen eines optischen Gitters beurteilen zu können, wird der Quotient λ/Δ λ herangezogen. Dieser lässt sich nur dann exakt ermitteln, wenn ein Linienspektrum erzeugt werden kann, das Linien geeigneten Abstandes Δ λ enthält.

Aber auch mit relativ einfachen Mitteln lassen sich für die Schüler hinreichend informative Aussagen über das spektrale Auflösungsvermögen eines Gitters gewinnen.

Vorteile

Multifunktionale Schülerleuchte - All-in-one: Nutzbar für Grundlagen der geometrischen Optik auf dem Tisch, Farbmischung und auf der optischen Bank
Erweiterung mit Aufbausets jederzeit möglich und keine zusätzlichen Leuchten erforderlich, dadurch Wiedererkennungswert für den Schüler

Aufgaben

Untersuche, wie das Auflösungsvermögen eines Gitters

von der Anzahl der beteiligten Gitterspalte und
von der Ordnung des Beugungspektrums abhängt.

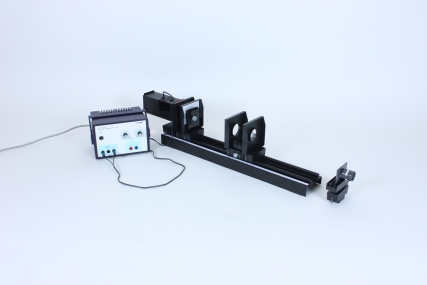

Lieferumfang
Leuchtbox, Halogen 12 V/20 W	09801-00	1
Boden mit Stiel für Leuchtbox für optische Profilbank	09802-20	1
Optische Profilbank für Schülerversuche, l = 600 mm	08376-00	1
Farbfiltersatz für additive Farbmischung	09807-00	1
Linse auf Reiter, f = +50 mm	09820-01	1
Linse auf Reiter, f = +300 mm	09820-04	2
Reiter für optische Profilbank	09822-00	2
Fassung mit Skale auf Reiter	09823-00	1
Plattenhalter für 3 Objekte	09830-00	2
Messlupe	09831-00	1
Blende mit 4 Mehrfachspalten	08526-00	1
Gitter, 4 Striche/mm	08532-00	1
Spalt bis 1 mm verstellbar	11604-07	1
Blendenhalter, aufsteckbar	11604-09	1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A	13506-93	1
Karton, schwarz, 200 x 300 mm, 10 Stück	06306-01	1
