Datenblatt


Peltier-Effekt: Kältemaschine

Artikel-Nr.: P9517300
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">

Prinzip

Bei diesem Versuch wird der in Versuch 7.1 gezeigte Effekt umgekehrt. Anstatt mit Hilfe des Thermogenerators Wärme in elektrische Energie umzuwandeln, weisen wir hier den Peltier-Effekt nach. Dieser besteht darin, dass ein durch das Peltier-Element fließender Strom bewirkt, dass sich eine der Peltier-Element-Platten erwärmt und die andere abkühlt. Je höher die Stromstärke dabei ist, desto schneller wärmen bzw. kühlen sich die beiden Platten auch ab.

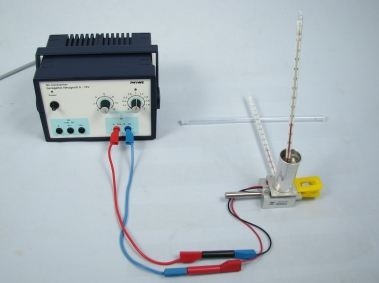

Ein Becher mit Wasser steht auf dem Peltier-Element des Thermogenerators. Lässt man durch dieses Peltier-Element bei richtiger Polung einen Strom fließen, so kühlt die obere Platte des Peltier-Elements das Wasser ab.

Vorteile

  • Versuch ist Teil einer Komplettlösung mit insgesamt 17 Versuchen zum Thema Erneuerbare Energien Grundlagen und Wärmeenergie
  • Direkter Schutz des Thermoelementes vor Überhitzung durch fest montierte Aluminiumplatten
  • Zusätzlicher Aluminiumblock zur Speicherung von Wärmeenergie

Aufgaben

  1. Ist es möglich mit einem Peltier-Element einen Becher mit Wasser abzukühlen?

Lernziele

  • Peltier-Effekt
  • Thermogenerator
