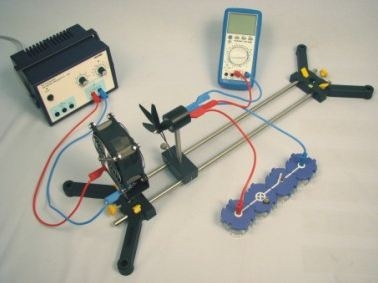

Prinzip Das Windrad wird durch ein Gebläse angetrieben und ein
"Verbraucher" angeschlossen, also z.B. eine Glühlampe oder eine
LED zum Leuchten gebracht. Beobachte das Windrad mit und ohne
Verbraucher. Vorteile - Versuch ist Teil einer Komplettlösung mit insgesamt 26 Versuchen zum Thema Erneuerbare Energie Solarzellen, Windenergie, Wasserkraft
- Sicheres Experimentieren: Der Lüfter im Gebläse ist vor Berührung geschützt
- Das verwendete Netzgerät ist vielfältig einsetzbar und besonders geeignet für Schülerversuche für alle Altersstufen ("RiSU 2016 - Konform")
Aufgaben Beobachte das Windrad, wenn es eine Glühlampe oder eine
LED betreibt. |
Stativfuß, teilbar, für 2 Stangen
|
02001-00
|
1
| |
Stativstangen, Edelstahl, diverse Größen
|
02037-00
|
2
| |
Rotor, 2 Stück
|
05752-01
|
1
| |
Generator mit M3-Gewindeachse und Rändelmutter
|
05751-01
|
1
| |
Gebläse, 12 V
|
05750-00
|
1
| |
Reiter für optische Profilbank
|
09822-00
|
1
| |
Leitungs-Baustein, Anschlussbaustein, SB
|
05601-10
|
2
| |
Ausschalter, SB
|
05602-01
|
1
| |
Lampenfassung E10, SB
|
05604-00
|
1
| |
Leuchtdiode, rot, SB
|
05654-00
|
1
| |
Glühlampen 1,5 V/0,15 A/0,22 W, Sockel E10 Set mit 10 Stück
|
06150-03
|
1
| |
Verbindungsleitung, 32 A, rot, diverse Längen
|
07360-01
|
1
| |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07360-04
|
1
| |
Verbindungsleitung, 32 A, rot, diverse Längen
|
07361-01
|
2
| |
Verbindungsleitung, 32 A, blau, diverse Längen
|
07361-04
|
2
| |
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C
|
07122-00
|
1
| |
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A
|
13506-93
|
1
| |
