Datenblatt


Ultraschalltechographie (B-Bild)

Artikel-Nr.: P5160300

Prinzip

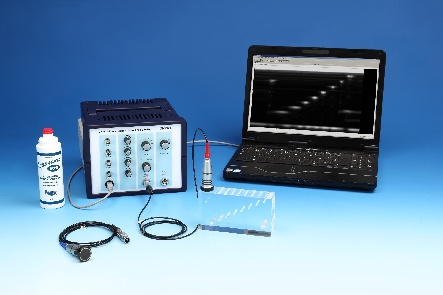

Mit Hilfe des Echoskops werden an einem einfachen Untersuchungsobjekt die Grundlagen des Ultraschallschnittbild-Verfahrens (B-Bild) veranschaulicht. Dabei werden die Besonderheiten bei der Bildqualität von Ultraschallschnittbildern wie Schallfokus, Ortsauflösung, und Abbildungsfehler etc. diskutiert.

Vorteile

  • Spannender Versuchsaufbau für die Vermittlung der Grundlagen der Ultraschall-Bildgebung
  • Abwechslungsreicher Versuch, der aus mehreren Teilversuchen besteht
  • Derselbe Versuchsaufbau erlaubt auch die Darstellung des A-Bildes
  • Versuchsaufbau aufrüstbar, um weitere Experimente für die medizinische Bildgebung und für Echoskopieanwendungen in der Werkstoffkunde durchzuführen
  • Ausführliche Versuchsbeschreibung verfügbar

Aufgaben

  1. Bestimmung des TOF-Wert mit Hilfe der Messsoftware
  2. Berechnung der Schallgeschwindigkeit
  3. Erstellen zweier B-Bilder mit den 1-MHz- und 2-MHz-Schallköpfen
  4. Messen der Tiefe und Breite der Echos mit Hilfe der B-Bilder
  5. Qualitätskontrolle der Bilder hinsichtlich Auflösung und Störstellen

Lernziele

  • Schallgeschwindigkeit
  • Reflektionskoeffizient
  • Ultraschall-Echographie
  • A-Bild
  • B-Bild
  • Auflösung
  • Bildartefakt

 (Bitte beachten: Versuchsliteratur ist nur in englischer Sprache erhältlich)

Lieferumfang

Basis-Set Ultraschall Echographie II 13924-99 1
Messschieber (Schieblehre), Edelstahl 03010-00 1
Lineal, l = 200 mm, Kunststoff 09937-01 1
