Datenblatt


Elektrische Feldstärke

Artikel-Nr.: P6005100

Prinzip

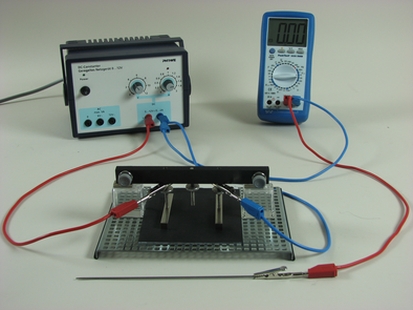

Untersuche, wie sich das homogene, elektrische Feld zwischen zwei parallelen Stabelektroden verändert, wenn die Spannung an den Elektroden verstellt wird.

Vorteile

  • Kein Elektrolyt erforderlich
  • Direkte Messung der Potenziale mit einem hochohmigen Voltmeter
  • Direkte Übertragung der Messpunkte auf ein weißes Blatt Papier während der Messung

Aufgaben

  1. Bestimme zunächst Äquipotentiallinien des elektrischen Feldes zwischen den beiden Elektroden für zwei verschiedene Spannungen.
  2. Erschließe den Begriff der elektrischen Feldstärke und beobachte, wie sich diese Größe des Feldes bei veränderter Spannung verhält.

Lernziele

In diesem Versuch sollen die Schüler beobachten, wie sich ein homogenes, elektrisches Feld zwischen zwei Stabelektroden verhält, wenn die Spannung zwischen den beiden Elektroden verändert wird. Sie treffen Aussagen anhand der Äquipotentiallinien, zeichnen das Feldlinienbild für zwei Spannungseinstellungen und erarbeiten sich den Begriff der elektrischen Feldstärke.

Lieferumfang

Rasterplatte 16cm x 21cm 13002-00 1
Universalhalter für Äquipotentiallinien 13024-24 2
Polycarbonatplatte 136 x 112 x 1 mm 13027-05 1
Elektrodensatz mit Halter, Äquipotential 13027-24 1
Stricknadeln, d = 2 mm, l = 210 mm, 20 Stück 06342-00 1
Krokodilklemme, blank, 10 Stück 07274-03 1
Kohlepapier, Äquipotential, 15 Blatt 13027-30 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
PHYWE Digitalmultimeter, 600V AC/DC, 10A AC/DC, 20 MΩ, 200µF, 20 kHz, −20°C…760°C 07122-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 2
