Laden und Entladen eines Kondensators

Artikel-Nr.: P1382100

Prinzip

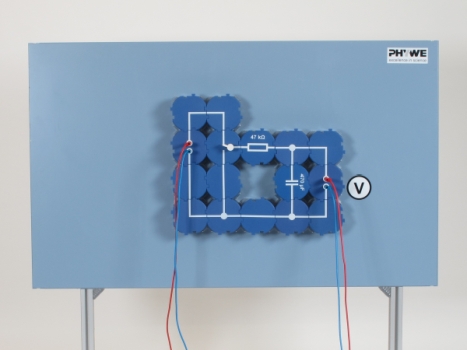

Es soll der zeitliche Verlauf der Spannung an einem Kondensator beim Laden und Entladen untersucht werden. In der vorliegenden Versuchsbeschreibung werden Demonstrationsmessinstrumente eingesetzt, um damit für alle Versuche dieses Literaturwerkes einheitliche Geräte zu verwenden.

Vorteile

  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reelle Bauteile auf der Unterseite sichtbar

Lieferumfang

PHYWE Hafttafel mit Gestell, Demo Physik 02150-00 1
Leitungs-Baustein, gerade, DB 09401-01 3
Leitungs-Baustein, winklig, DB 09401-02 5
Leitungs-Baustein, T-förmig, DB 09401-03 3
Leitungs-Baustein, unterbrochen, DB 09401-04 2
Umschalter, DB 09402-02 1
Widerstand 47 kOhm, DB 09415-47 1
Kondensator (ELKO) 47 µF, DB 09445-47 1
Kondensator (ELKO) 100 µF, DB 09446-10 1
Kondensator (ELKO) 470 µF, DB 09446-47 1
Verbindungsleitung, 32 A, rot, diverse Längen 07363-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07363-04 2
PHYWE Netzgerät, universal mit Analoganzeige, RiSU 2023 konform, DC: 18 V, 5 A / AC: 15 V, 5 A 13503-93 1
Elektrische Symbole für Demo-Tafel, 12 Stück 02154-03 1
PHYWE Demo-Multimeter ADM 3: Strom, Spannung, Widerstand, Temperatur 13840-00 1
