Datenblatt

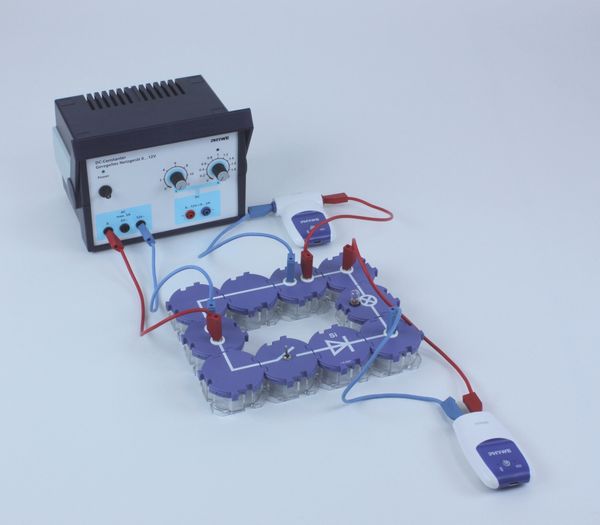

Die Diode als Gleichrichter mit Cobra SMARTsense

Artikel-Nr.: P1373869

Prinzip

Eine Diode lässt Strom nur in einer Richtung durch und sperrt ihn in der anderen. In einem Wechselstromkreis kann der Strom nur während einer Halbwelle durch eine Diode fließen.

Vorteile

  • Besonders verständliche und didaktisch aufbereitete Versuchsbeschreibung (Alltagsbezug etc.) inkl. Protokollfragen.
  • Zukunftsorientiert unterrichten: Einbindung in den digitalen naturwissenschaftlichen Unterricht mit Tablets oder Smartphones.
  • Erhöhte Motivation bei Schüler/innen durch Nutzung der intuitiven measureAPP.
  • Steigerung der Medienkompetenz.
  • Keine zusätzlichen Kabelverbindungen zwischen den Bausteinen nötig - übersichtlicherer und schnellerer Aufbau
  • Kontaktsicherheit durch puzzelartig verzahnbare Bausteine
  • Hartvergoldete, korrosionsbeständige Kontakte
  • Doppelter Lernerfolg: Elektrischer Schaltplan auf der Ober- und reele Bauteile auf der Unterseite sichtbar

Aufgaben

Untersuche, welche Wirkung eine Diode in einem Gleich- und einem Wechselstromkreis hervorruft

Lernziele

Die Schüler sollen die Gleichrichterwirkung einer Diode kennenlernen.

Lieferumfang

Leitungs-Baustein, gerade, SB 05601-01 2
Leitungs-Baustein, winklig, SB 05601-02 2
Leitungs-Baustein, unterbrochen mit Buchsen, SB 05601-04 1
Leitungs-Baustein, winklig mit Buchse, SB 05601-12 2
Ausschalter, SB 05602-01 1
Widerstand 500 Ohm, SB 05613-50 1
Lampenfassung E10, SB 05604-00 1
Siliziumdiode 1N4007, SB 05651-00 1
Verbindungsleitung, 32 A, rot, diverse Längen 07360-01 2
Verbindungsleitung, 32 A, blau, diverse Längen 07360-04 2
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
Glühlampen 12 V/0,1 A/ 1,2 W, Sockel E10 Set mit 10 Stück 07505-03 1
measureAPP - die kostenlose Mess-Software für alle Endgeräte 14581-61 1
