Datenblatt


Beugung an Mehrfachspalten

Artikel-Nr.: P1195800

Prinzip

Die Schüler sollen mit diesem Experiment erkennen, dass bei der Beugung von Licht an n-fachen Spalten zwischen zwei benachbarten Hauptmaxima jeweils n-1 Nebenminima und n-2 Nebenmaxima auftreten, die insbesondere deutlich zwischen dem Hauptmaximum 0. Ordnung und dem Hauptmaxima 1. Ordnung zu erkennen sind. Sie sollen ferner erkennen, dass die Intensität der Nebenmaxima mit wachsender Anzahl n der Spalte abnimmt und beim Transmissionsgitter vernachlässigbar gering ist, dafür aber die Intensität der Hauptmaxima mit n wächst und beim Gitter sehr groß ist. Damit wird durch dieses Experiment das Verstehen der Wirkungsweise eines Transmissionsgitters erleichtert.

Vorteile

  • Multifunktionale Schülerleuchte - All-in-one: Nutzbar für Grundlagen der geometrischen Optik auf dem Tisch, Farbmischung und auf der optischen Bank
  • Erweiterung mit Aufbausets jederzeit möglich und keine zusätzlichen Leuchten erforderlich, dadurch Wiedererkennungswert für den Schüler

Aufgaben

Untersuche die Beugungsmuster, die durch 2, 3, 4 oder 5 gleich breite Spalte (Mehrfachspalte) erzeugt werden und vergleiche das Beugungsmuster eines Gitters mit den Beugungsmustern der Mehrfachspalte.

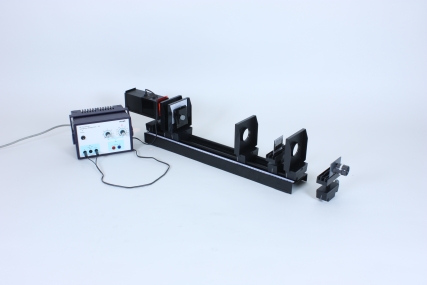

Lieferumfang

Leuchtbox, Halogen 12 V/20 W 09801-00 1
Boden mit Stiel für Leuchtbox für optische Profilbank 09802-20 1
Optische Profilbank für Schülerversuche, l = 600 mm 08376-00 1
Farbfiltersatz für additive Farbmischung 09807-00 1
Linse auf Reiter, f = +50 mm 09820-01 1
Linse auf Reiter, f = +300 mm 09820-04 1
Reiter für optische Profilbank 09822-00 2
Fassung mit Skale auf Reiter 09823-00 1
Plattenhalter für 3 Objekte 09830-00 2
Messlupe 09831-00 1
Blende mit 4 Mehrfachspalten 08526-00 1
Gitter, 4 Striche/mm 08532-00 1
Spalt bis 1 mm verstellbar 11604-07 1
Blendenhalter, aufsteckbar 11604-09 1
PHYWE Netzgerät, RiSU 2023 DC: 0...12 V, 2 A / AC: 6 V, 12 V, 5 A 13506-93 1
Maßband, l = 2 m 09936-00 1
Karton, schwarz, 200 x 300 mm, 10 Stück 06306-01 1
