Datenblatt


Schwebung

Artikel-Nr.: P6011000
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> Unknown

Prinzip

Wenn mehrere Schallsignale gleichzeitig unsere Ohren erreichen, dann werden diese Signale zu einem resultierenden Signal überlagert. Haben die einzelnen Signale alle die gleiche Frequenz, dann ist auch das resultierende Signal mit dieser Frequenz zu hören, die Lautstärke hingegen verändert sich. Wenn man aber zwei Schallsignale mit unterschiedlicher Frequenz wahrnimmt, kommt es zu einem Effekt, der als Schwebung bezeichnet wird. Schwebungen werden z.B. ausgenutzt, um Musikinstrumente zu stimmen. In diesem Experiment lernen die Schüler, wie eine Schwebung zustande kommt und wie die Frequenz der Schwebung zweier Töne mit den Frequenzen der Töne zusammenhängt.

Vorteile

  • Versuch ist Teil einer Komplettlösung mit insgesamt 22 Versuchen zu den Themen Schallerzeugung, -ausbreitung und -wahrnehmung, Schwingungen und Wellen
  • Besonders geeignet für den Einstiegsthema in die Physik im Allgemeinen
  • Mit anschaulichem Schülerarbeitsblatt
  • Mit detaillierten Lehrerinformationen
  • Besonders geeignet bei knapper Zeitplanung, da minimale Vorbereitungszeit

Aufgaben

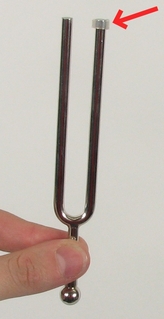

Finde in diesem Experiment heraus, was bei einer Schwebung eigentlich passiert. Untersuche, wie sich die Überlagerung zweier Stimmgabeln gleicher Frequenz anhört, von denen eine mit einem kleinen Stück Siliconschlauch leicht verstimmt wird. Analysiere mit dem PC, wie sich eine solche Überlagerung mit dem Frequenzunterschied der Einzelsignale verändert.

Lernziele

  • Überlagerung
  • Schallsignal
  • Schwebung
