Datenblatt

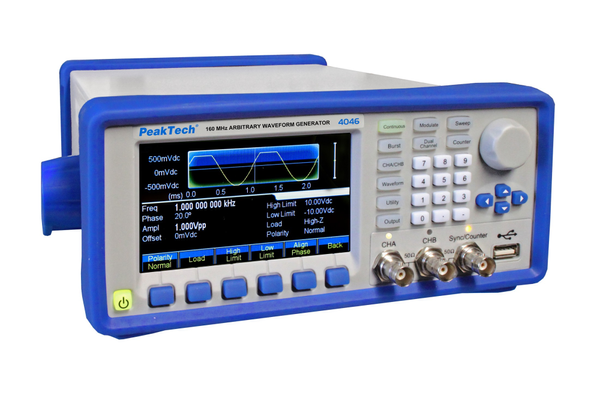

2CH Arbitär Wellenformgenerator, 1 µHz - 160 MHz, mit TFT-Anzeige und Amplifier

Artikel-Nr.: EAK-P-4046



Funktion und Verwendung

Dieser 2CH Arbitrary Wellenformgenerator, 1 μHz -160 MHz verfügt über ausgezeichnete technische Eigenschaften und eine Vielzahl an Funktionen bei einer hohen Ausgangsfrequenz von bis zu 160 MHz. Besonders hervorzuheben sind hierbei die beiden gleichwertigen Ausgangskanäle, die große Anzahl von eingespeicherten Arbitrary-Wellenformen und die vielen verschiedenen Modulationsarten. Die Wellenformdarstellung erfolgt grafisch in der Farb-TFT Anzeige, wobei Hilfslinien die ausgewählte Option, wie z.B. Frequenzeinstellung, Periode, Amplitude, Offset, Polarität, Phasenverschiebungswinkel und die verschiedenen Modulationsarten darstellen. Neben den Frequenz-Wobbel, Burst und Modulationsfunktionen verfügt dieses Gerät auch über einen 7-stelligen Frequenzzähler mit hohem Messfunktionsumfang bis 350 MHz. Durch die hohe Anzahl an Funktionen und die einfache Handhabung ist dieses Gerät ideal für nahezu sämtliche Aufgaben in Forschung, Entwicklung und Ausbildung geeignet.

Ausstattung und technische Daten

  • Große 11 cm (4.3") TFT-Digitalanzeige für beide Kanäle gleichzeitig
  • Zwei-Kanal Ausgang mit identischer Auflösung
  • 1μHz Frequenzauflösung für die gesamte Bandbreite
  • Hohe 500 MSa/s Sampling Rate bei 14 Bit vertikaler Auflösung
  • Über 140 verschiedene Standard- und Arbitrary Wellenformen (Sin(x)/x, Gaussian, 1 /x, Noise etc.) integriert
  • Viele Modulationsarten (AM, FM, PSK, FSK, PM, PWM, SUM, ASK, 3FSK, 4FSK)
  • Kanalkopplung, Sweep- und Burst-Funktion
  • Integrierter 350 MHz Frequenzzähler mit 7 Digits Auflösung
  • Software zur Fernsteuerung und Wellenformbearbeitung
  • USB-Host, USB-Device und LAN-Schnittstelle
  • Sicherheit: EN 61010-1
  • Zubehör: Netzkabel, USB-Schnittstellenkabel, Software für Windows 2000/XP/Vista/7/8/10, BNC-Kabel, Bedienungsanleitung auf CD
