Datenblatt

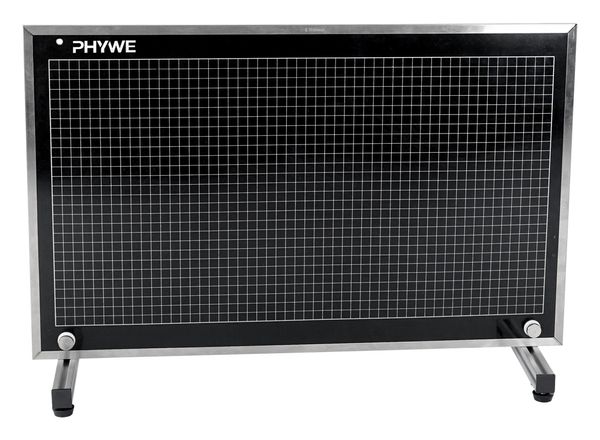

MotionBoard für Cobra DigiMotion

Artikel-Nr.: 12975-21

Funktion und Verwendung

Das MotionBoard ist die zentrale Messeinheit des Cobra DigiMotion Systems. Es erfasst die Position des MotionDot berührungslos mittels integrierter elektromagnetischer Technologie und stellt Bewegungen zweidimensional und hochpräzise dar. Die erfassten Positionsdaten werden in Echtzeit via Bluetooth an die digiLAB-App übertragen und können dort direkt visualisiert und ausgewertet werden. Das MotionBoard eignet sich ideal für Schülerexperimente in Mittel- und Oberstufe und ermöglicht schnelle, reproduzierbare Versuchsaufbauten.

Typische Anwendungen im Physikunterricht:

  • Analyse von Wurfbewegungen (waagerecht / schief)
  • Untersuchung von Schwingungen (z. B. Pendel)
  • Freier Fall und Energieerhaltung
  • Kreis- und Rotationsbewegungen
  • Überlagerung von Bewegungen

Vorteile

  • Sehr hohe Auflösung für präzise Messergebnisse
  • Großer effektiver Messbereich
  • Kabellose Datenübertragung via Bluetooth möglich
  • Flexible Einsazzmöglichkeit für verschiedene Versuche
  • Schneller Versuchsstart durch einfache Verbindung mit der digiLAB-App
  • Robuste Bauweise für den Schulalltag

Ausstattung und technische Daten

  • Messbereich: 521 × 293 mm
  • Auflösung: 0,01 mm
  • Genauigkeit: 1 mm
  • Kommunikation: Bluetooth-Datenübertragung mit Reichweite bis zu 50 m
  • Anschluss: USB-Type-C-Kabelanschluss
  • Inkl. Halterung und Kabel für die Stromversorgung
